一、電磁流量計

1.1電磁流量計產品種類及適用范圍

電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成，主要分為兩大類：一體型和分離型。

電磁流量計是基于法拉*電磁感應定律原理的流量儀表，用于測量封閉管道中導電液體和漿液的體積流量。它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。



1.2產品特點

1.獨立性強，測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。

2.結構簡單，故障率低，測量管內無活動及阻流部件，不堵塞、無壓損。

3.適用范圍廣，量程比寬，適合導電液體，含有纖維、固體顆粒和懸浮物的液體。

4.安裝要求低，直管段要求低（前 5D 后 2D）。

5.工作穩定可靠，采用低頻方波勵磁，功耗小，零點穩定。

6.輸出信號多樣性，可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。

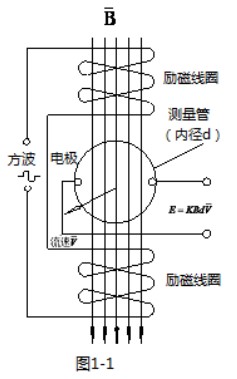

1.3 工作原理（見圖 1-1）

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電*沿管徑方向穿通管壁固定在測量管上。其電*頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通量密度 B，測量管內徑 d 與平均流速 V的乘積、電動勢 E（流量信號）由電*檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中：

E---------為電*間的信號電壓

B---------磁通密度（T）

d---------測量管內徑

V--------平均流速（m/s）

K---------常數

由于 K 為常數，勵磁電流是恒流的，故 B 也是常數，則由（1-1）式可知，體積流量 Q 與信號電壓 E 成正比，即流速感應的信號電壓 E 與體積流量 Q 成線性關系。因此，只要測量出 E 就可確定流量 Q，這就是電磁流量計的基本工作原理。

由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。



1.4 執行標準及技術參數

1.4.1 產品執行標準

產品性能符合電磁流量計行業標準 JB/T9248-2008 及 JJG1033-2007 要求。

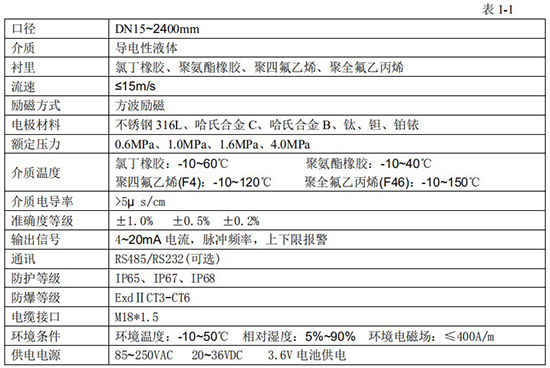

1.4.2 主要技術指標



儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：

1.被測流體名稱和其化學性能。

2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。

3.*高工作壓力。

4.*高工作溫度、*低工作溫度。

5.被測流體必須具備一定的導電性，導電率≥5μs/cm。

6.*大流量和*小流量必須符合表 2-1 的數據。

7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。

8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。

9.確定是否有負壓情況存在。

10.電*和襯里材料的選擇應滿足流體介質的化學性能。

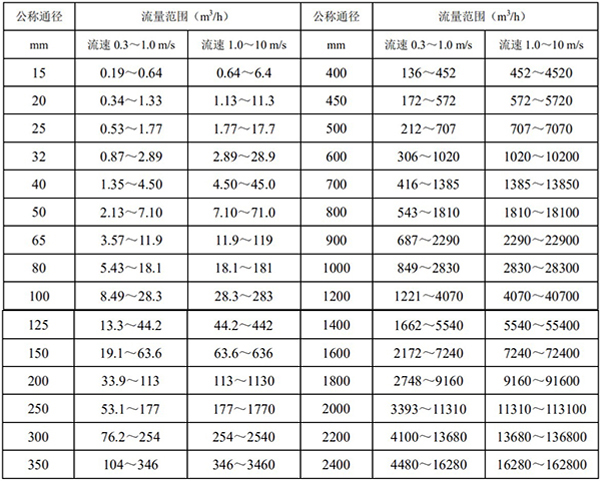

2.1 公稱通徑與流量范圍

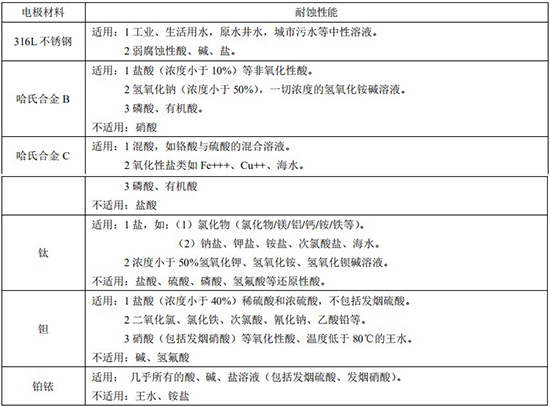

2.2 電*材料的選擇

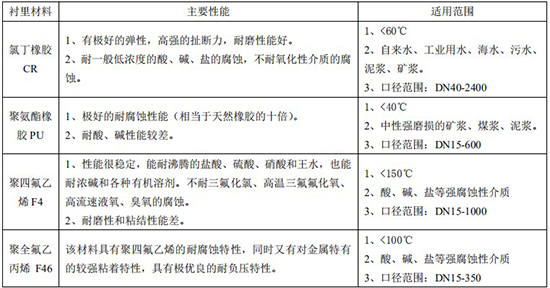

2.3 襯里材料的選擇

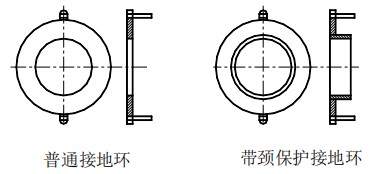

2.4 接地環的選擇

若與傳感器連接的管道是絕緣性，則推薦使用接地環或接地電*，若被測介質是磨損的，應選擇帶頸襯里保護接地環。

聚四氟乙烯襯里的傳感器，安裝使用時建議配備接地環，其作用有二：一是保護襯里表面，二 是具有良好接地。



2.5 外形和安裝尺寸，見表 2-4

注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。



2.5.1 轉換器的結構和外形尺寸(詳見轉換器部分)

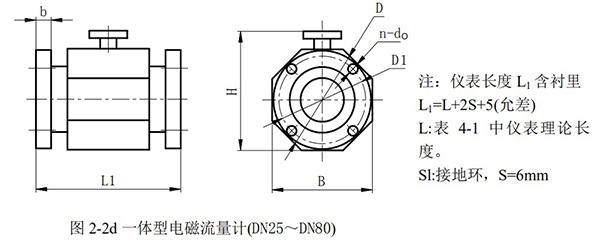

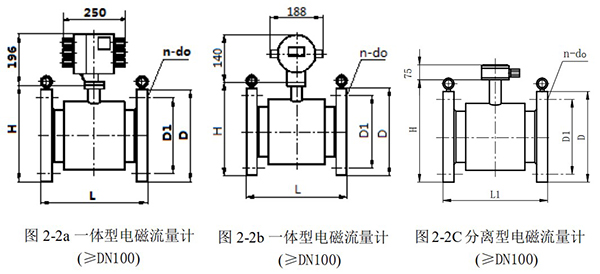

2.5.2 電磁流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

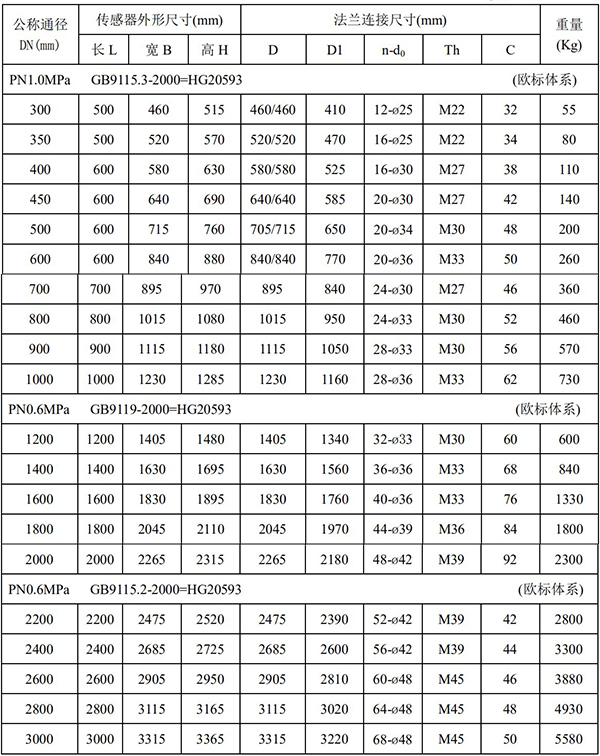

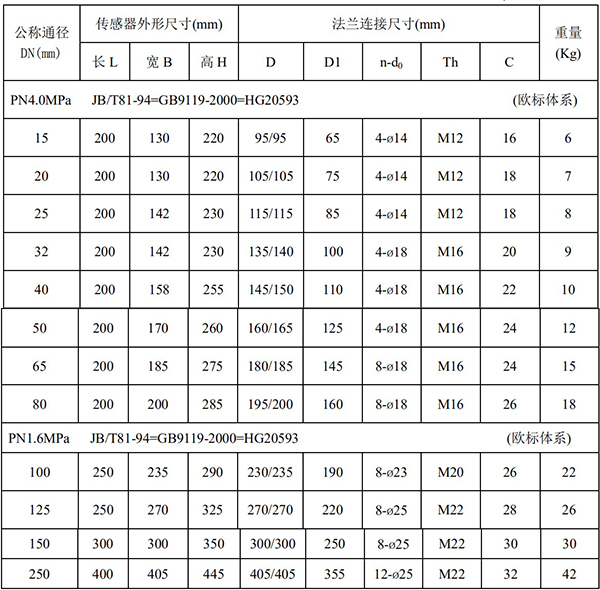

常用規格電磁流量計外形尺寸和法蘭連接尺寸

常用規格電磁流量計外形尺寸和法蘭連接尺寸



二、金屬管浮子流量計

1、產品概況

LZ 系列金屬管浮子流量計結構簡單、工作可靠、準確度高、適用范圍廣。與玻璃轉子流量計相比較能耐較高的壓力。LZ 系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。

流量計檢測部分零件均有 1Cr18Ni9Ti 不銹鋼材料制成 ，特殊場合也可由 Cr18Ni12Mo2Ti 或 F46 等耐腐蝕材料組成。流量計除特殊規格外，高度均為 250 mm。

連接法蘭采用 GB/T9119.8～10 標準，也可根據用戶特殊要求定制。

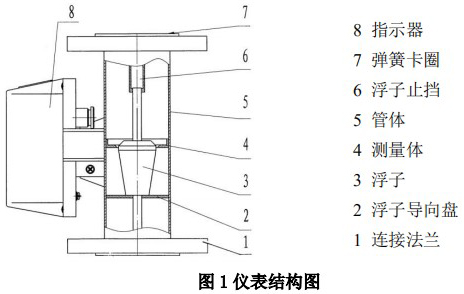

2、原理結構

由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指示器中的指針轉動。



3、技術要求

1. 測量范圍：水（2.5～60000）L/h；空氣（0.07～2000）m3/h （在 0.101025 MPa、20℃）。

2. 準確度等級： 1.5、2.5 級。

3. 量 程 比： 10：1。

4. 工作壓力： DN15～50，4 MPa； DN80～100，1.6MPa。

5. 介質溫度： －80℃～200℃（內襯 F46 流量計 0℃～80℃）。

6. 液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

7. 連接方式：法蘭連接、螺紋連接等；法蘭采用 GB/T9119.8～10 標準。

8. 總 長 度： DN15～100 250mm。

9. 測量管材質：普通型 1Cr18Ni9Ti，耐腐型 Cr18Ni12Mo2Ti，316L、316 襯 F46 等。

如用戶有特殊要求可特殊訂貨。



4、電性能

1. 輸出信號：二線制（4～20）mA、三線制（0～10）mA。

2. 線 性 度：1%；

3. 電 源：DC 24（1± ）V。

4. 功率消耗：25 mW。

5. 環境溫度：－25 ℃～55 ℃。

6. 溫度影響：0.5%/10 ℃。

7. 負載電阻：DC （0～10）mA （0～1）kΩ； （4～20）mA （0～600）Ω。

8. 接線電纜：RVVP 3×28/0.15。

9. 防爆等級：ExibⅡ2CT5。

10. 配安全柵型號：LB906 型。

11. 電遠傳變送器：HK-H810 型或 ESK-I（二線制）。；

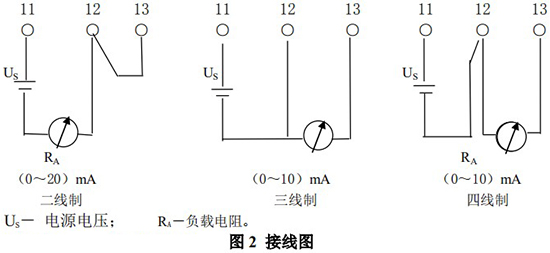

12. 接 線 圖：



5、限位開關報警裝置

對 LZ 型指示器可以安裝限位開關報警裝置

1. 技術參數：

a) 供電電源：AC 220（1±10%）V；

b) 功 耗：≤3 W；

c) 工作溫度：-25 ℃～60 ℃。

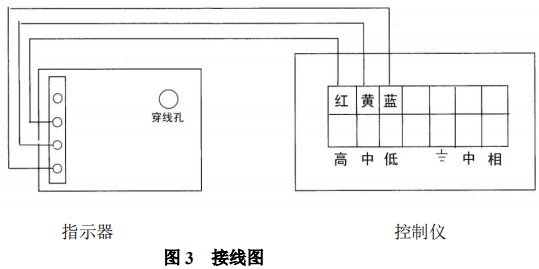

2. 接 線 圖：

3. 限位值的設定：限位開關的位置可以通過改變感應頭的位置任意設定。



6、型號規格

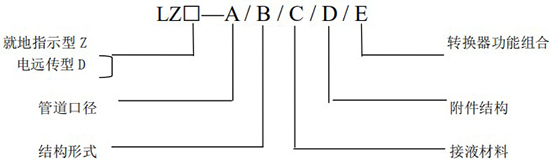

1. 型號

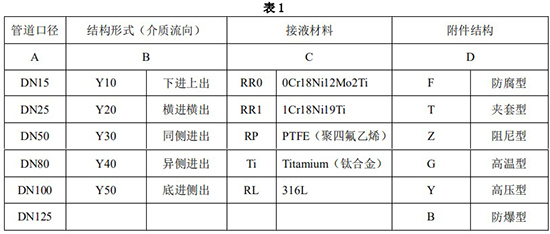

2. 選型

2. 流量范圍

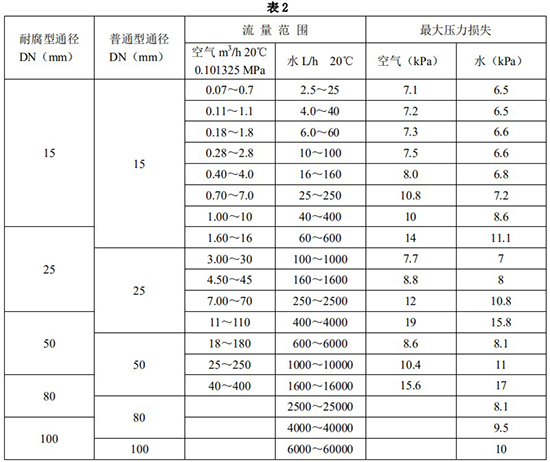

流量范圍見表 2

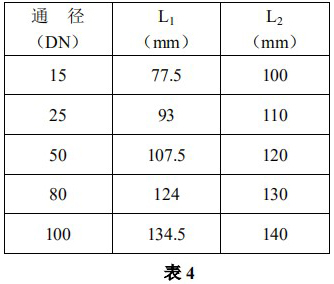

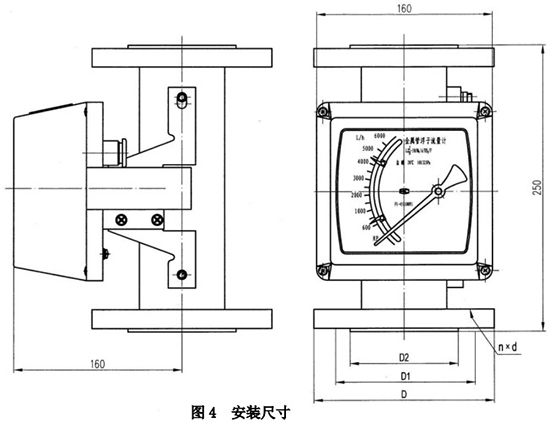

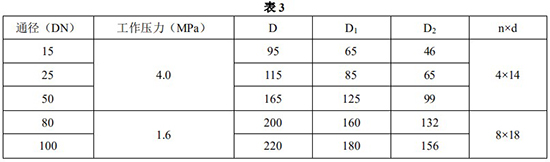

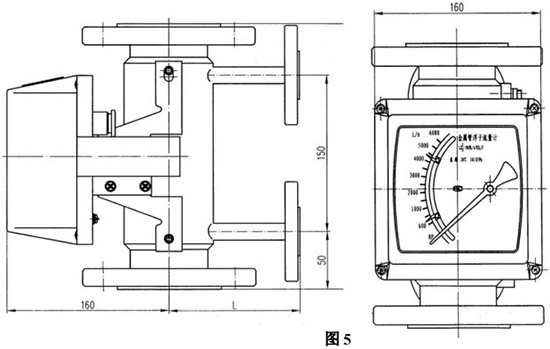

7、安裝尺寸

1. LZ

2. GB/T911.8～10
