水流量表是一款常用的工業流量測量儀表，它的結構比較簡單，安裝使用方便，測量精度高，穩定性強，應用范圍比較廣泛，所以是非常深受廣大用戶的青睞。有些小伙伴對水流量表的使用可能不是很熟悉，剛開始可能會對如何準確的接線有些不太清楚。一般產品使用說明書上會有對如何接線的詳細介紹，使用時嚴格按照使用要求與指導來做就可以了。

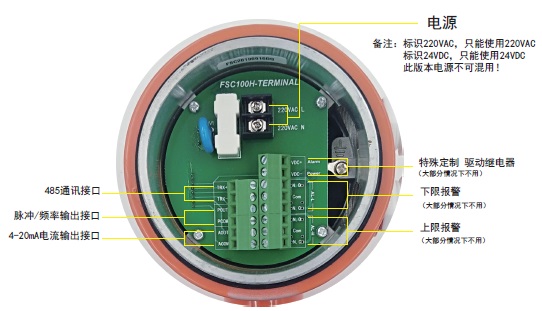

產品中會附帶使用說明書或其它安裝使用指導的資料，可以有效地幫助用戶快速準確的熟悉產品和使用產品。一般水流量表實物接線圖中會清晰的標注每個接線端子是如何接的，水流量表的接線端子一般會含有電源線(220VAC/24VDC)、信號輸出(4-20mA/RS485/脈沖/HART)、流量上下限報警輸出或帶有特殊定制驅動繼電器輸出等。實際接線根據要求來定。

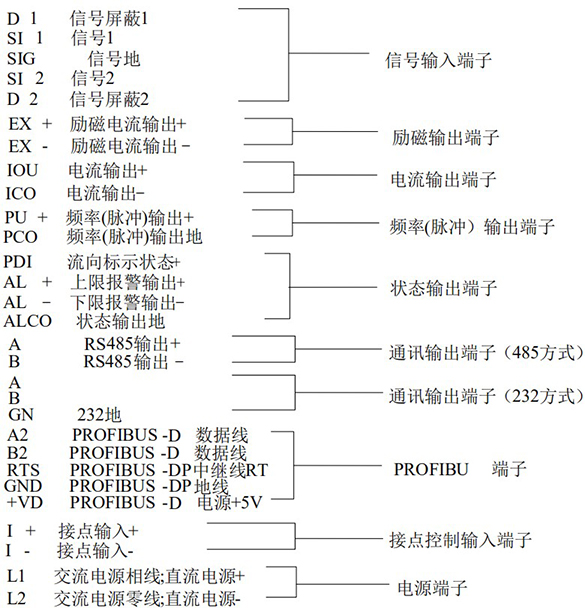

1 接線端子示意圖及端子定義

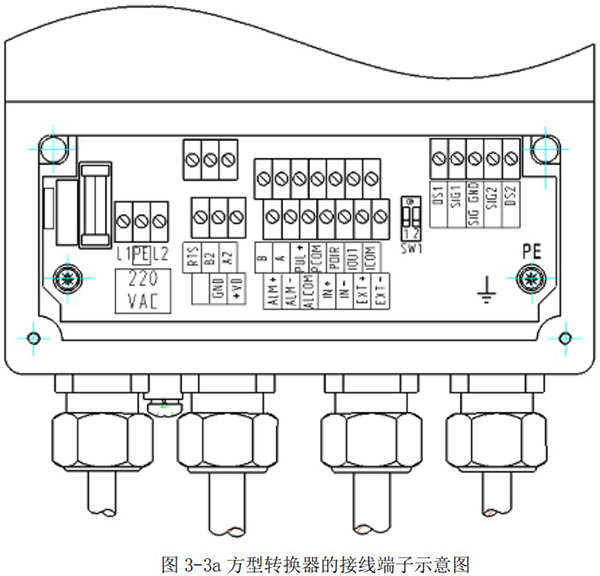

1.1 方型轉換器接線端子功能定義，見圖 3-3a

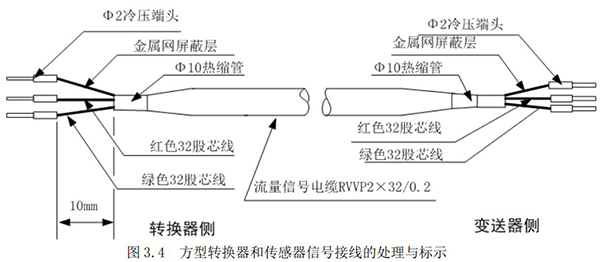

1.2 方型轉換器與傳感器信號接線的處理與標示，見圖 3.4

注：

轉換器側：

紅、綠芯線分別接到方形轉換器的 SIG1 和 SIG2 端子；

金屬網屏蔽層接到方形轉換器的 SIG GND 端子

變送器側：

紅、綠芯線分別接到變送器的 SIG1 和 SIG2 端子；

金屬網屏蔽層接到變送器的 SIG GND 端子。

對于流量信號電纜，只要能夠正確接線，應盡量少剝屏蔽層。

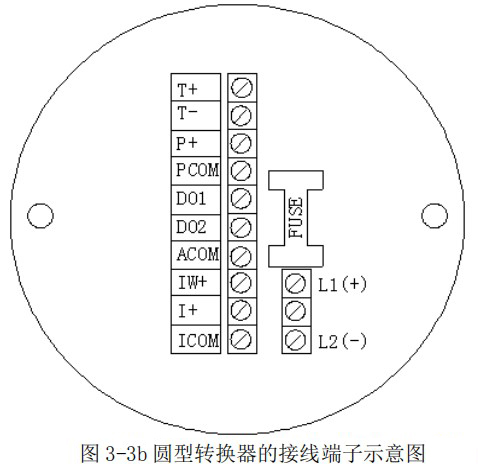

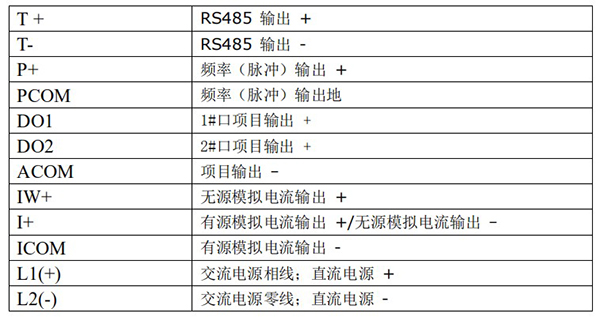

1.3 圓型轉換器接線端子功能定義，見圖 3-3b
